Macchina ELETTRICA per il montaggio valvola vitone per rubinetti

Descrizione

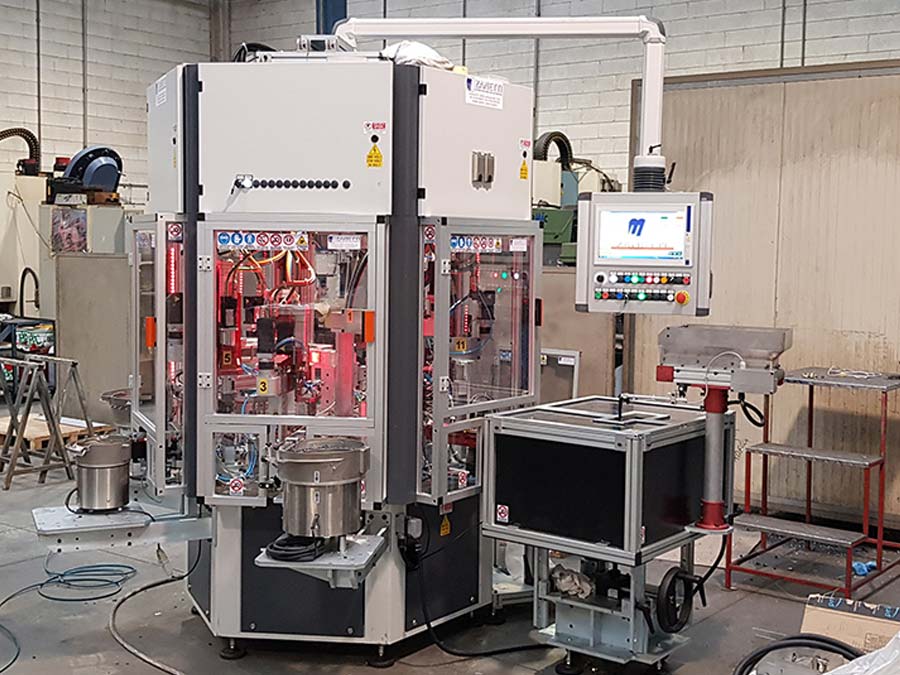

La macchina esegue il montaggio automatico di valvole vitoni per rubinetti.

È costituita da un basamento esagonale, da una tavola rotante servo controllata a CN programmabile elettronicamente tramite pannello di comando Touch Screen, da un disco fisso centrale e da un disco rotante esterno completo di posaggi per il posizionamento dei pezzi.

La macchina è inoltre dotata di pannello di comando Touch Screen dal quale è possibile gestire il set up macchina automatico facilitato ad ogni cambio attrezzatura, lotto e/o articolo e monitorare i dati di produzione tramite dispositivi mobili.

Il supervisore centralizzato è collegabile al database di gestione per il trasferimento dati seguendo scrupolosamente i requisiti imposti dal progetto Smart Factory e Impresa 4.0.

Tutti i componenti sono alimentati automaticamente tramite vibratori circolari e rettilinei, i quali possono essere integrati con tramogge di nostra produzione.

Tutte le fasi di assemblaggio dispongono di sistemi di visione tramite telecamera per il controllo di corretto montaggio. Lo scarico è automatico con selezione buoni e discriminazione tipologia di scarti.

Componenti

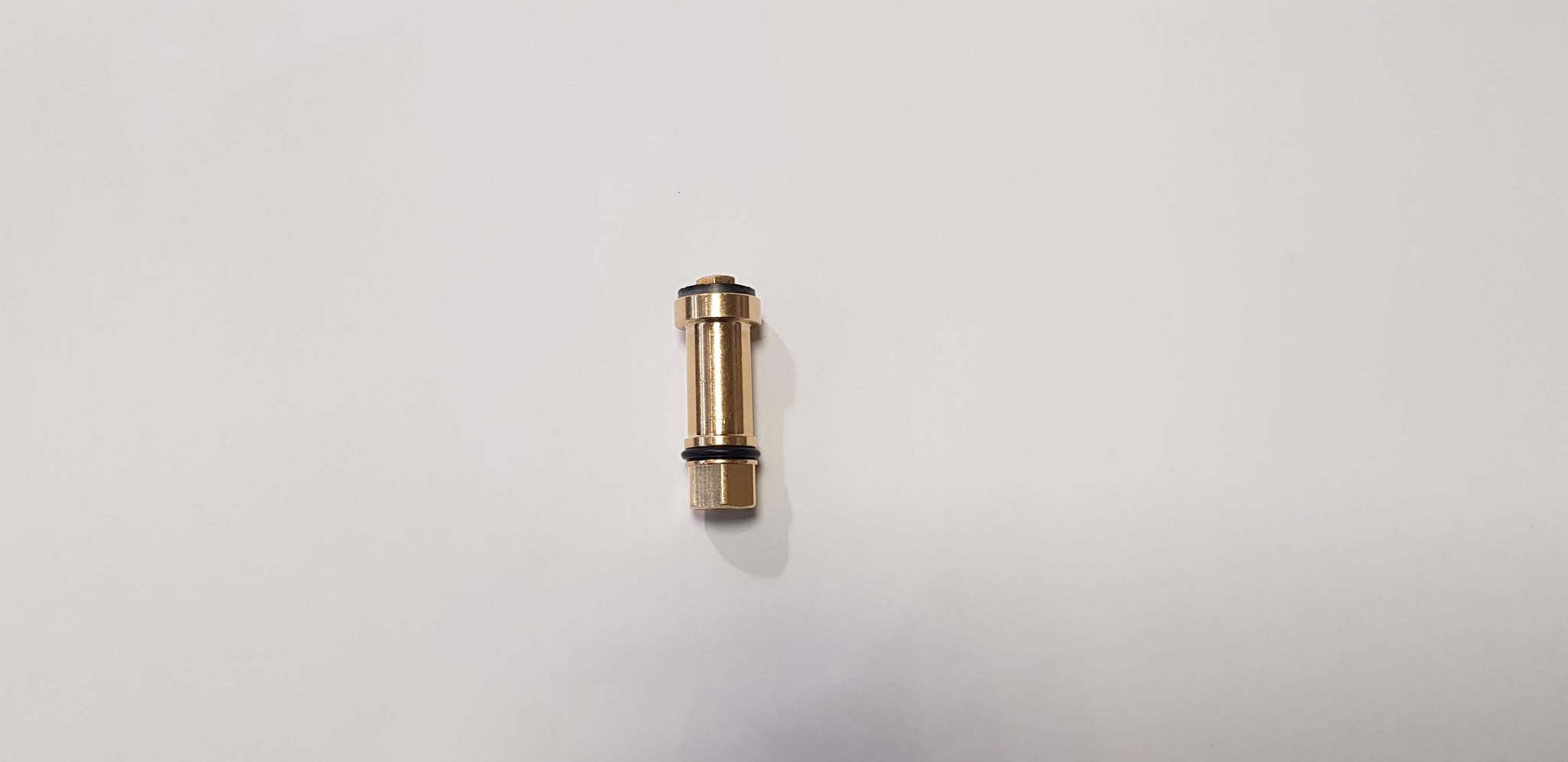

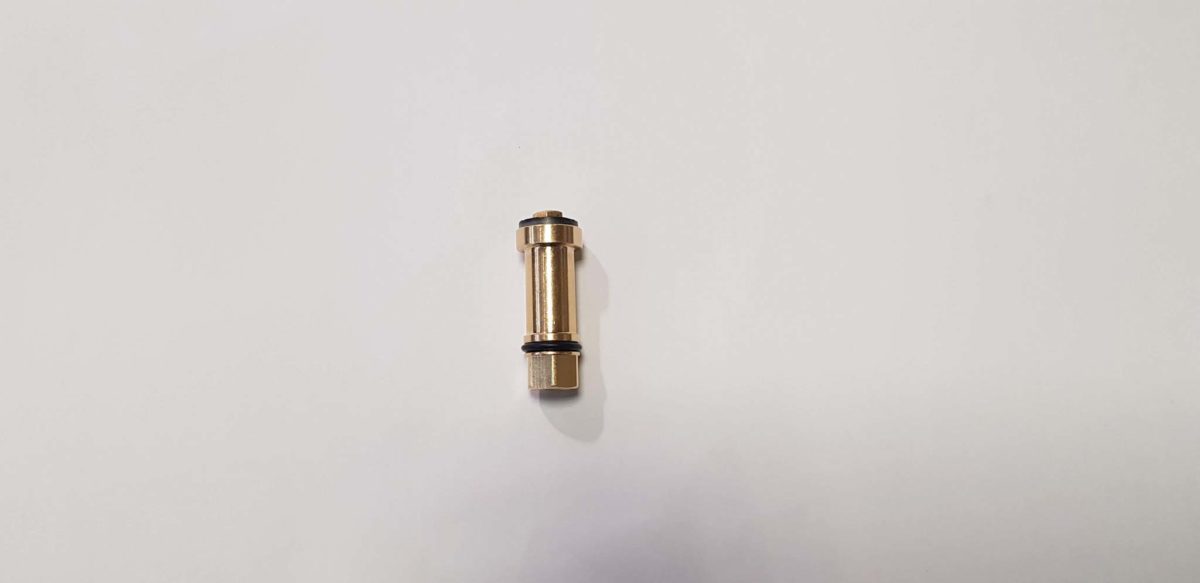

Corpo valvola vitone
Tappetto
Dado
O-ring esterno

Ciclo di lavoro/Caratteristiche principali

Tavola CNC a 12 divisioni con n.24 posaggi

Pos.1 Alimentazione e carico automatico del corpo valvola con fasatura dell’esagono
Pos.2 Controllo carico corpo valvola con tastatore

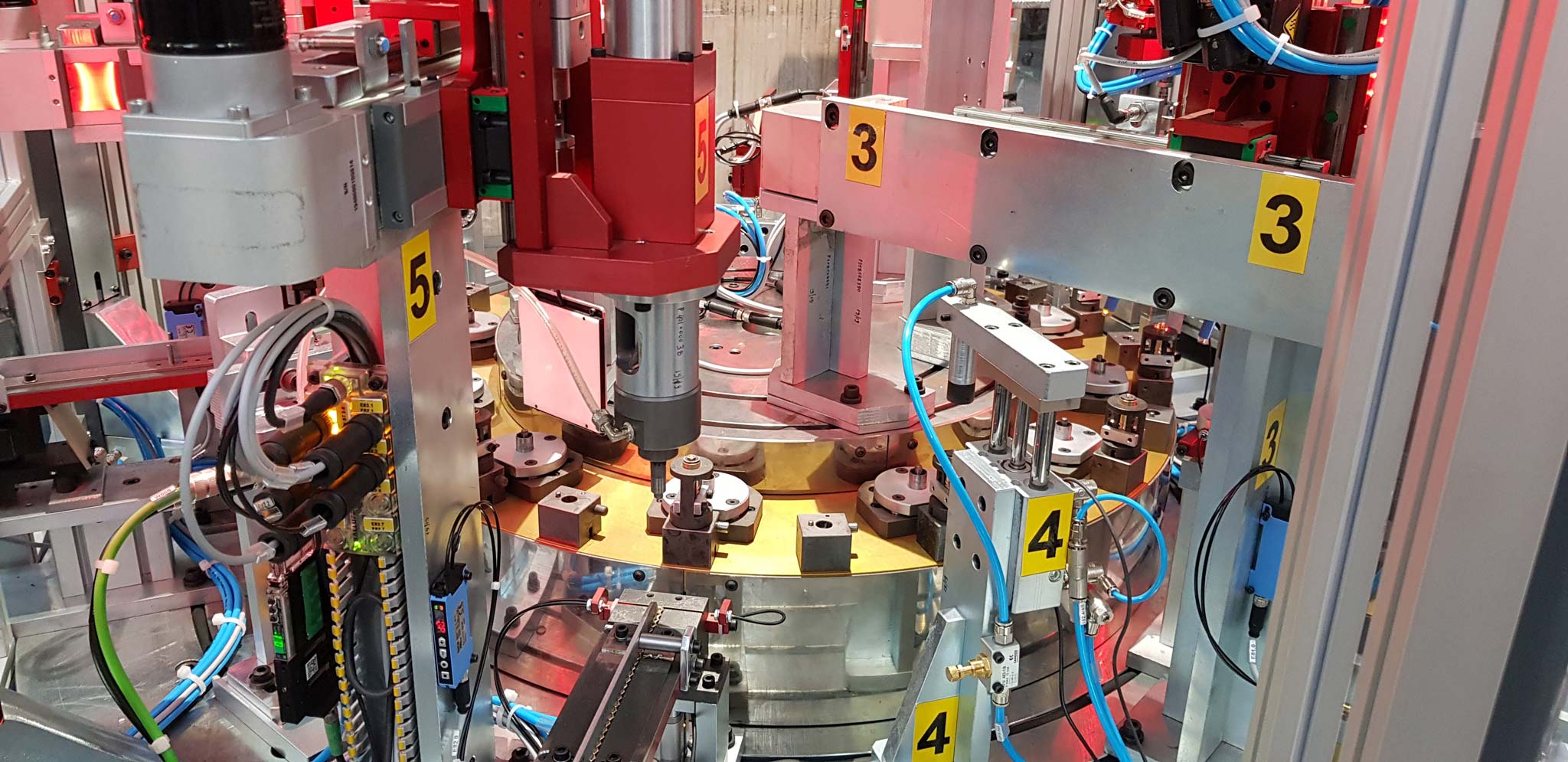

Pos.3 Alimentazione e carico automatico del tappetto
Pos.4 Controllo presenza tappetto con tastatore

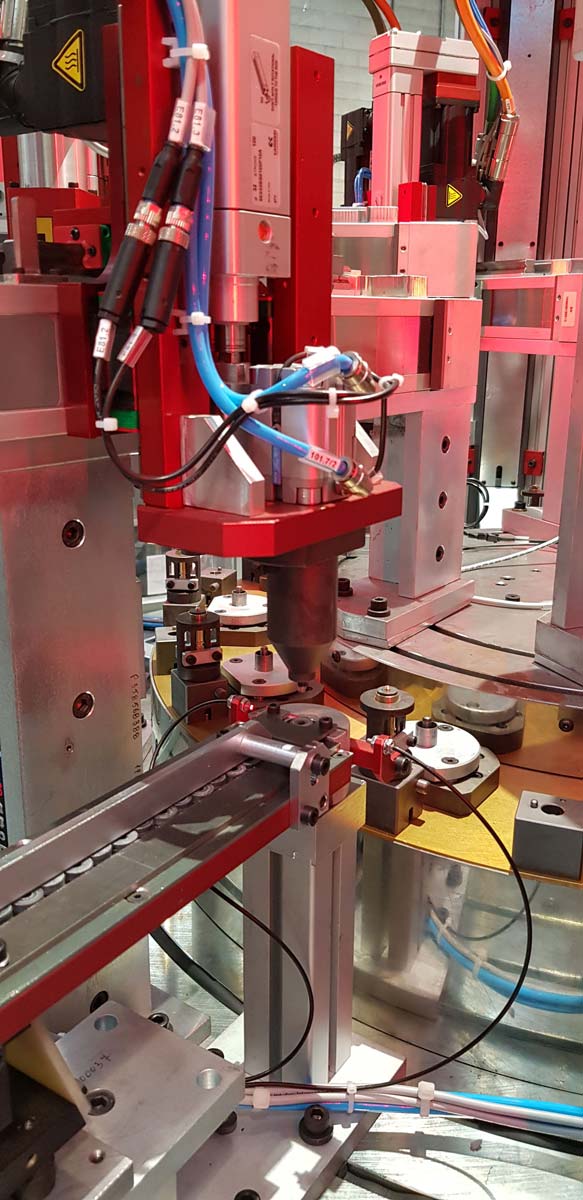

Pos.5 Alimentazione e carico automatico del dado con avvitatura (n.2 modelli, cieco e passante)

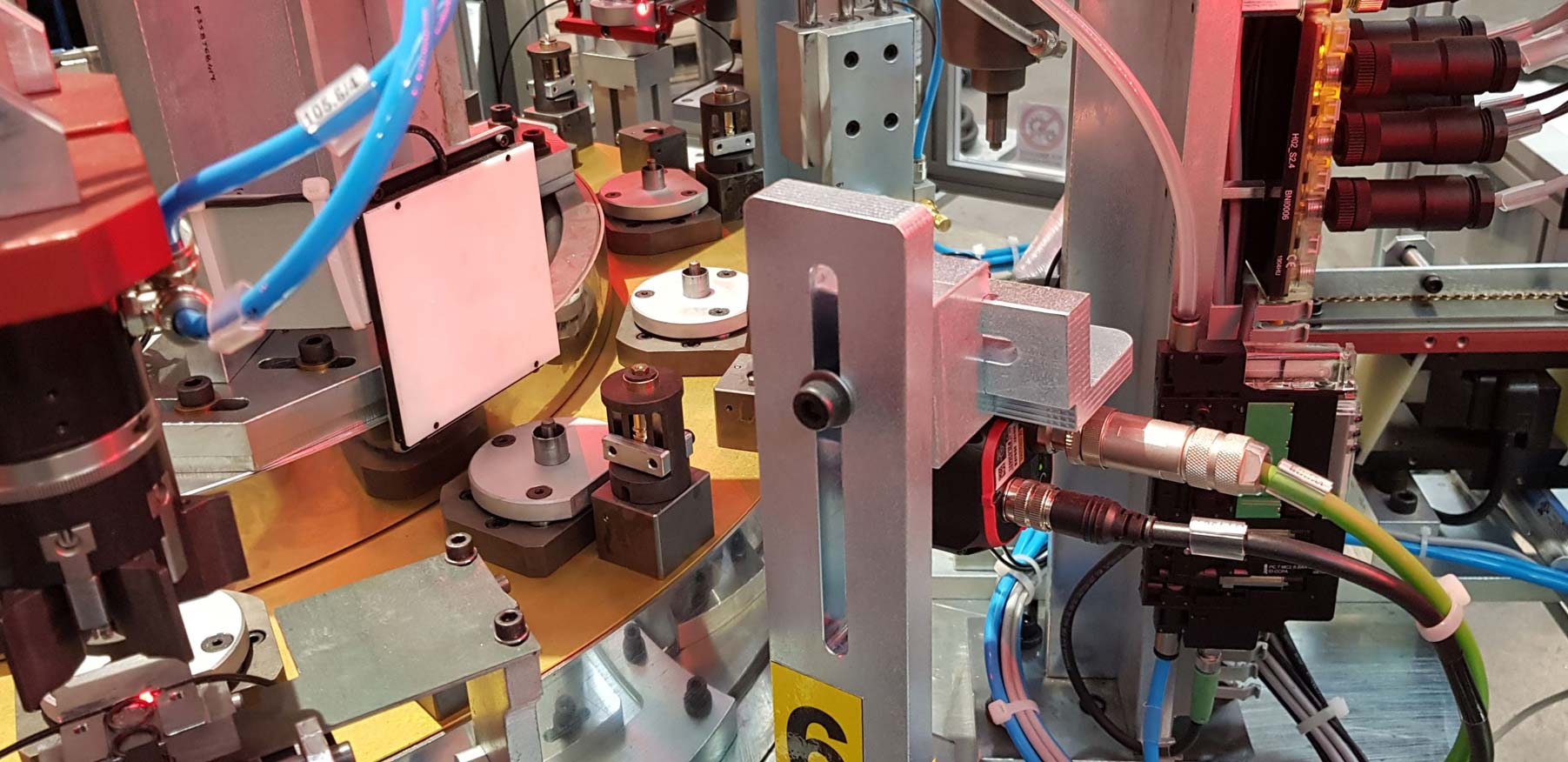

Pos.6 Controllo montaggio dado tramite telecamera
Pos.7 Alimentazione e carico automatico dell’o-ring esterno
Pos.8 Libera

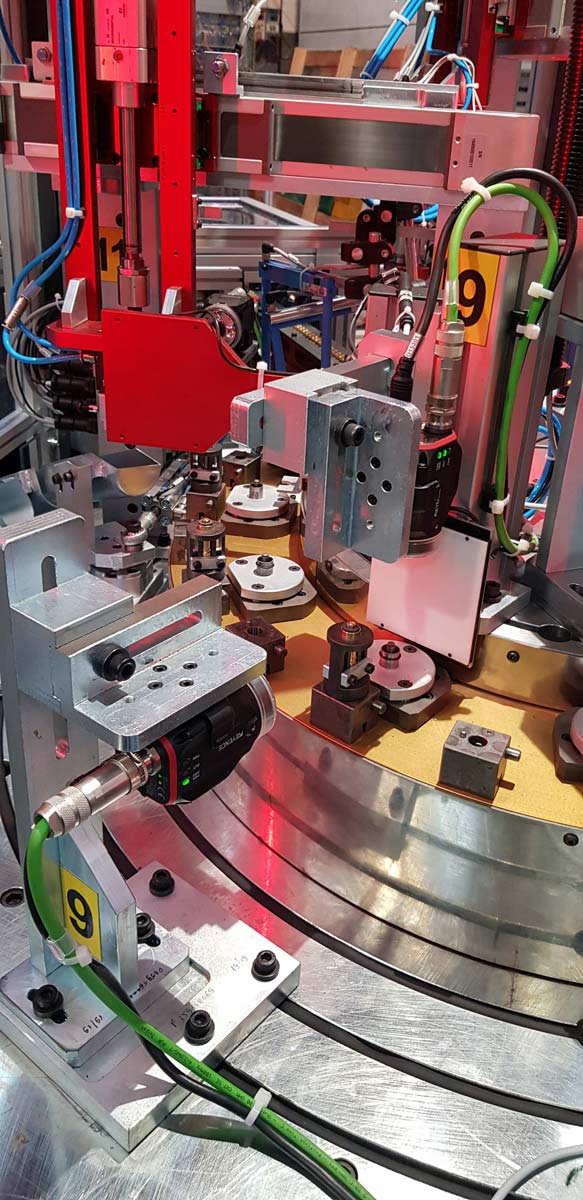

Pos.9 Controllo presenza o-ring esterno tramite telecamera
Pos.10 Libera

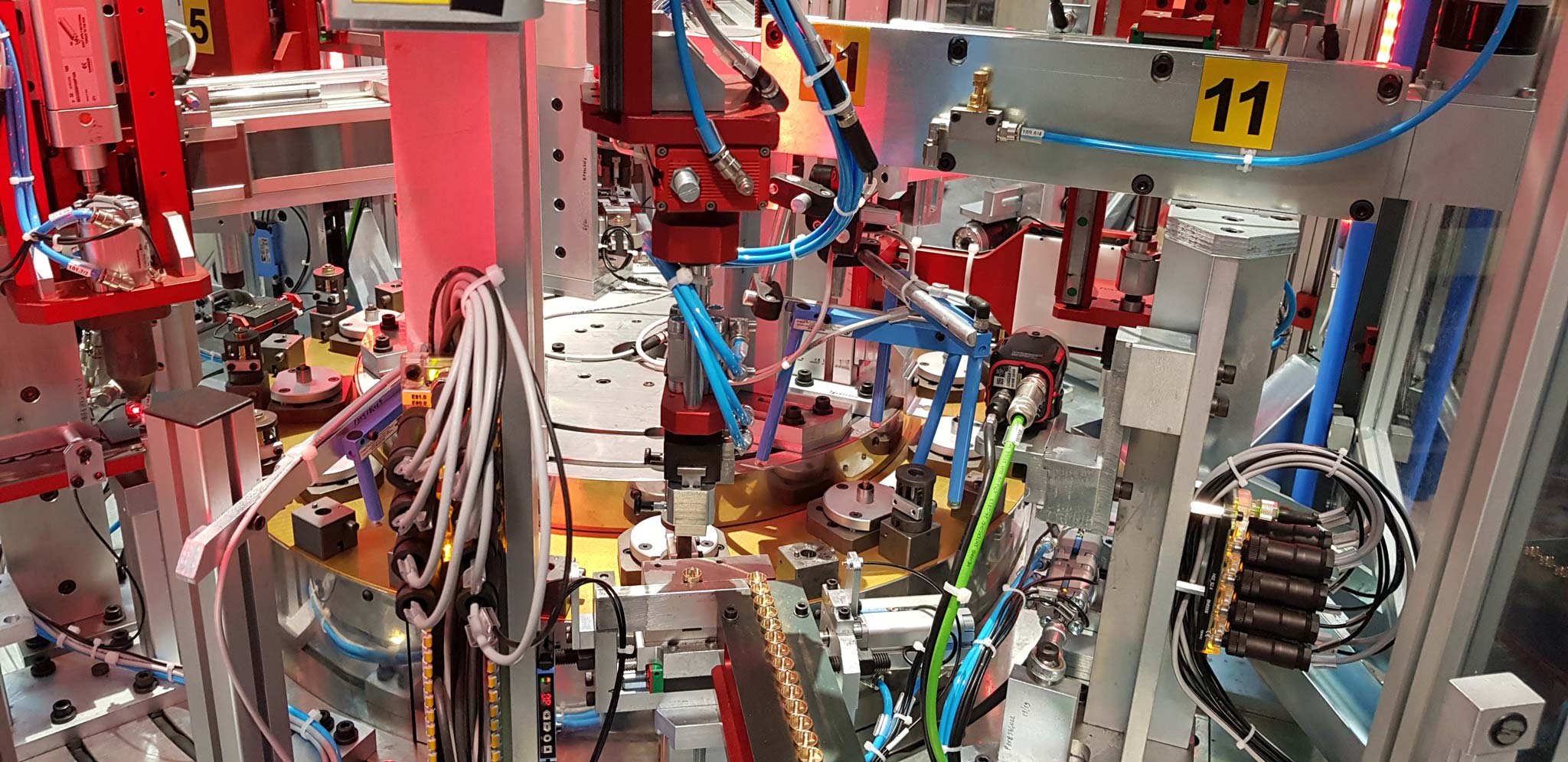

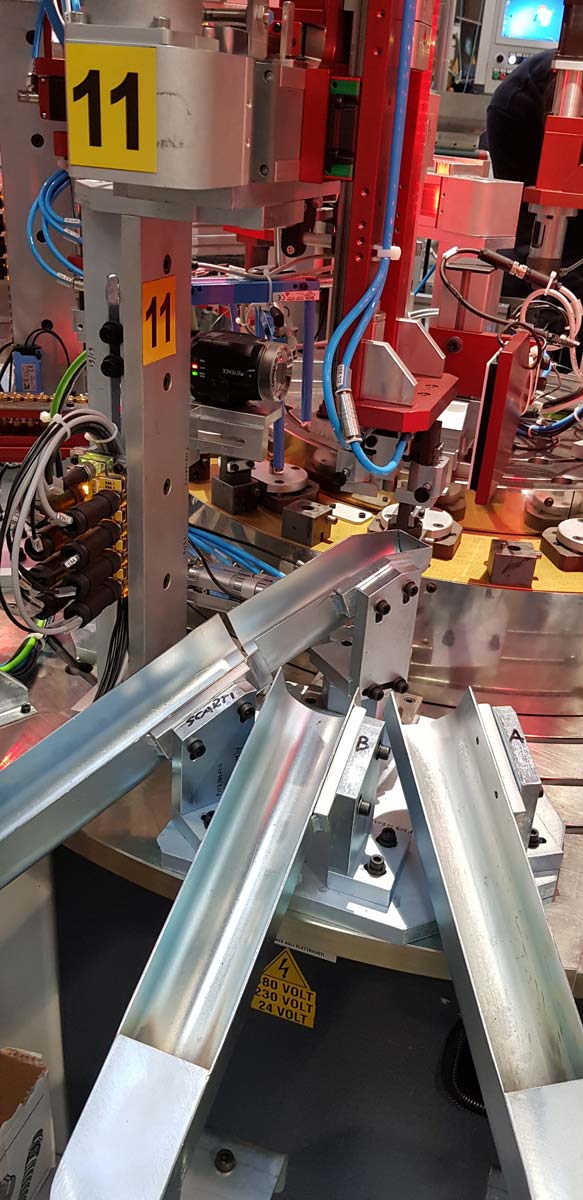

Pos.11 Scarico del pezzo finito su scivolo con selezione buoni e scarti con montaggio o-ring esterna
Pos.12 Libera con controllo posaggio vuoto
