Banco collaudo rotosezionatori XCEE

Descrizione

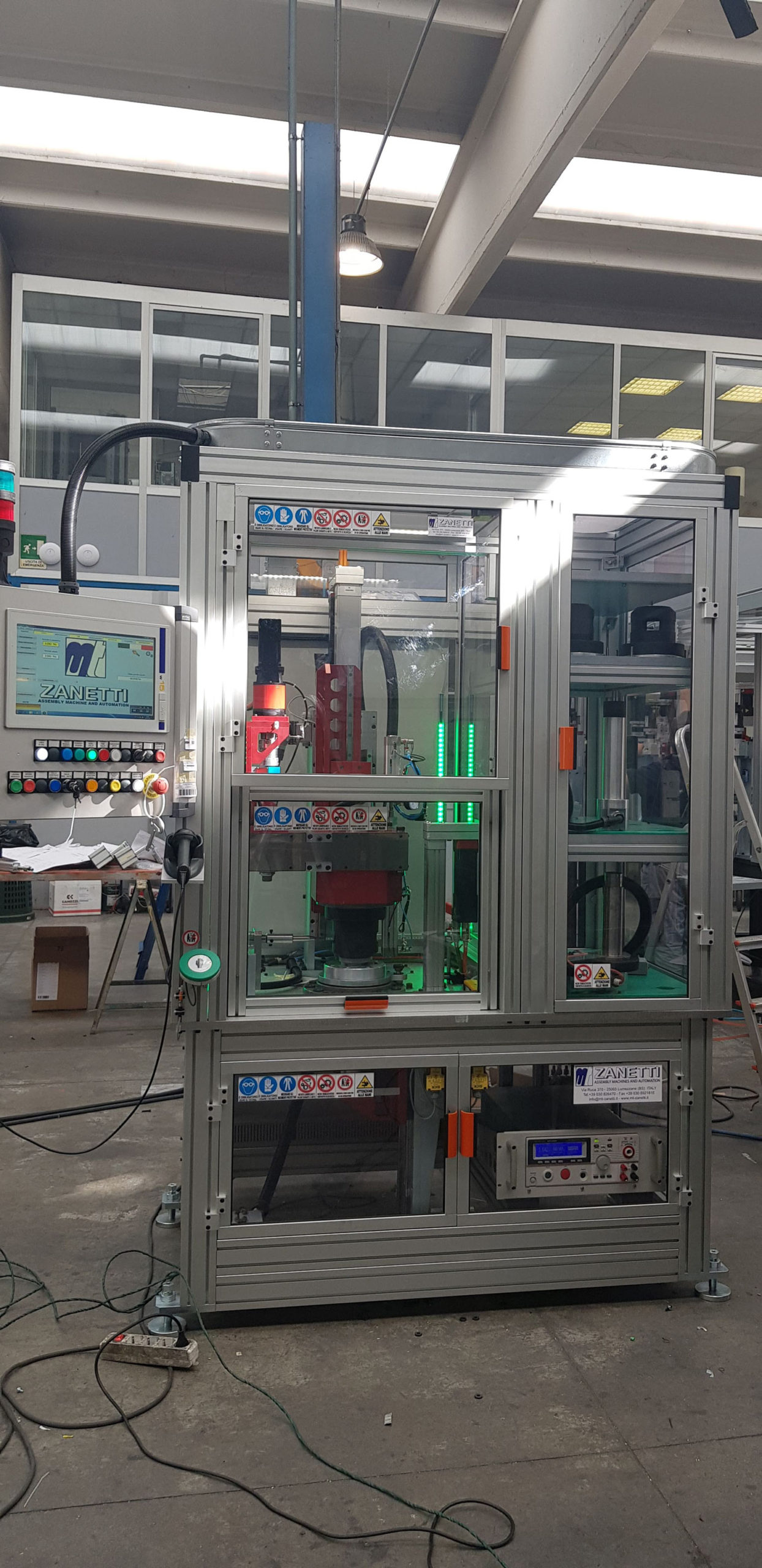

La macchina è inoltre dotata di pannello di comando Touch Screen dal quale è possibile gestire il set up macchina automatico facilitato ad ogni cambio attrezzatura, lotto e/o articolo e monitorare i dati di produzione tramite dispositivi mobili.

Il supervisore centralizzato è collegabile al database di gestione per il trasferimento dati seguendo scrupolosamente i requisiti imposti dal progetto Smart Factory e Impresa 4.0.

Tutti i componenti sono caricati manualmente da un operatore.
Lo scarico del pezzo collaudato avviene manualmente tramite operatore.

Componenti

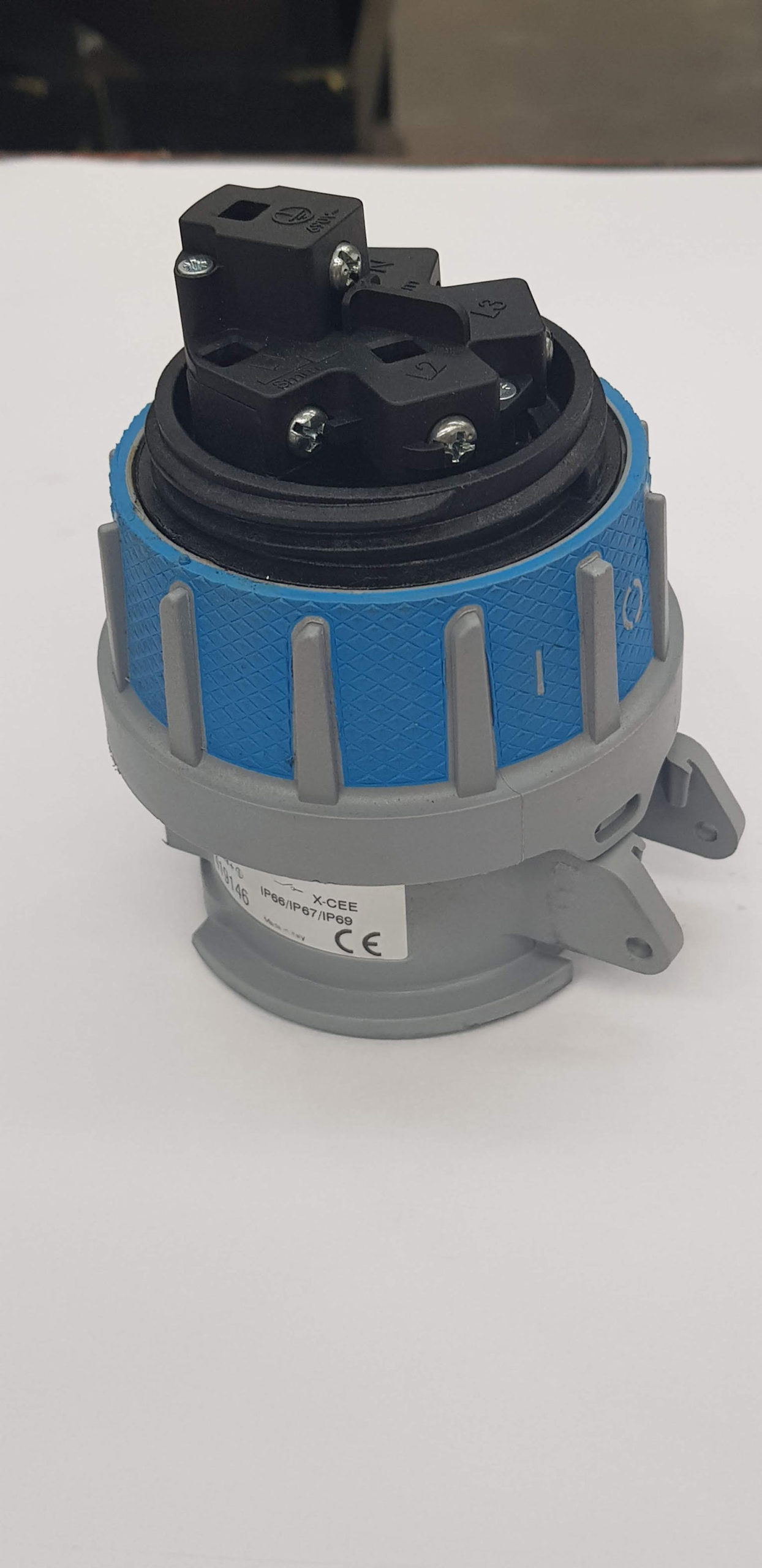

Rotosezionatore

Ciclo di lavoro/Caratteristiche principali

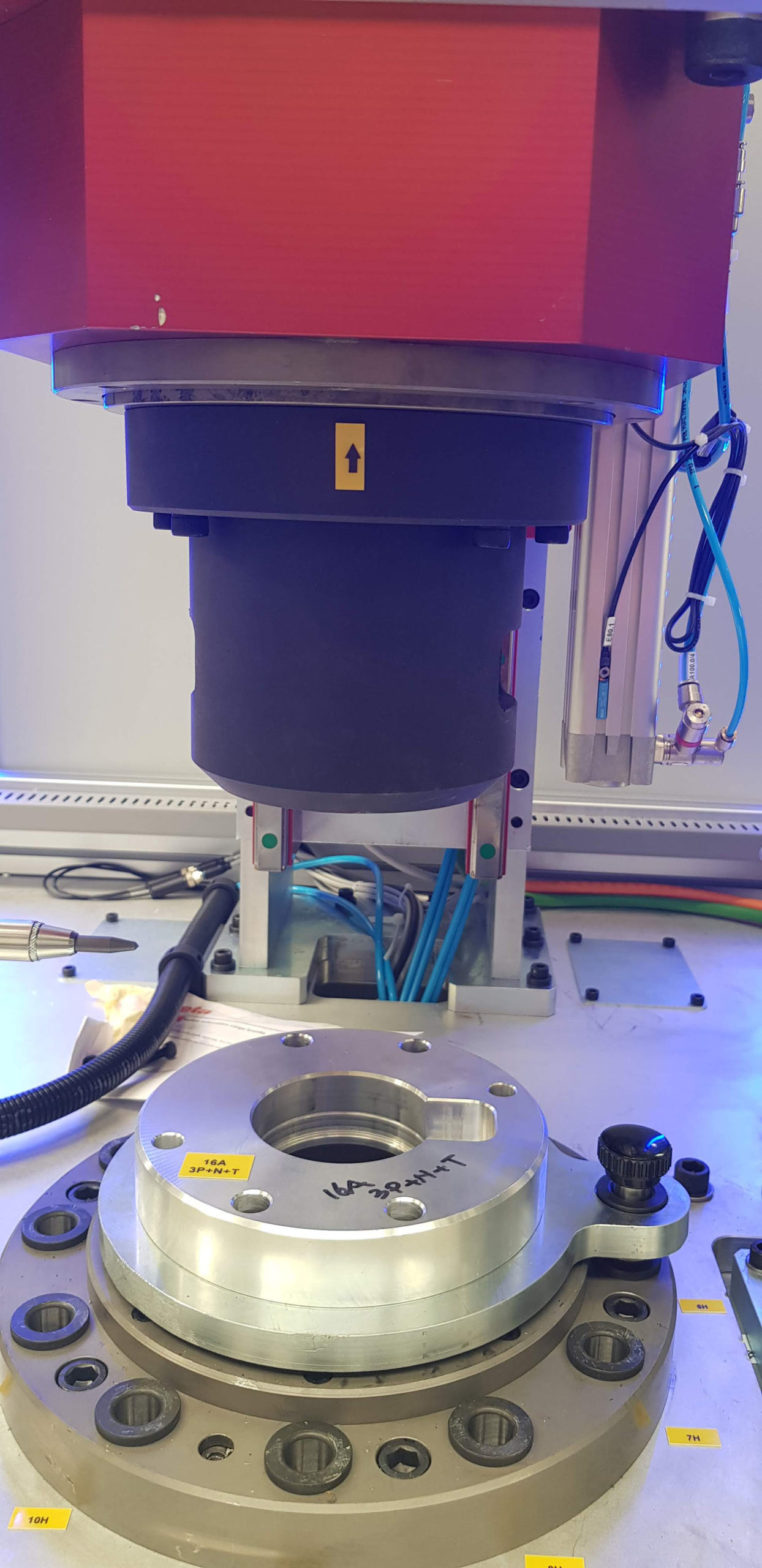

Pos.1 Posizione di carico manuale del pezzo con regolazione oraria della presa [Verifica posizione effettuata tramite encoder e regolabile da pannello]
Pos.2 Asse elettrico verticale inferiore per falsa spina, con regolazione oraria, per:
- Alveoli
- Prova estrazione spina in coppia
- Controllo continuità
- Controllo rigidità elettrica (Alta tensione)

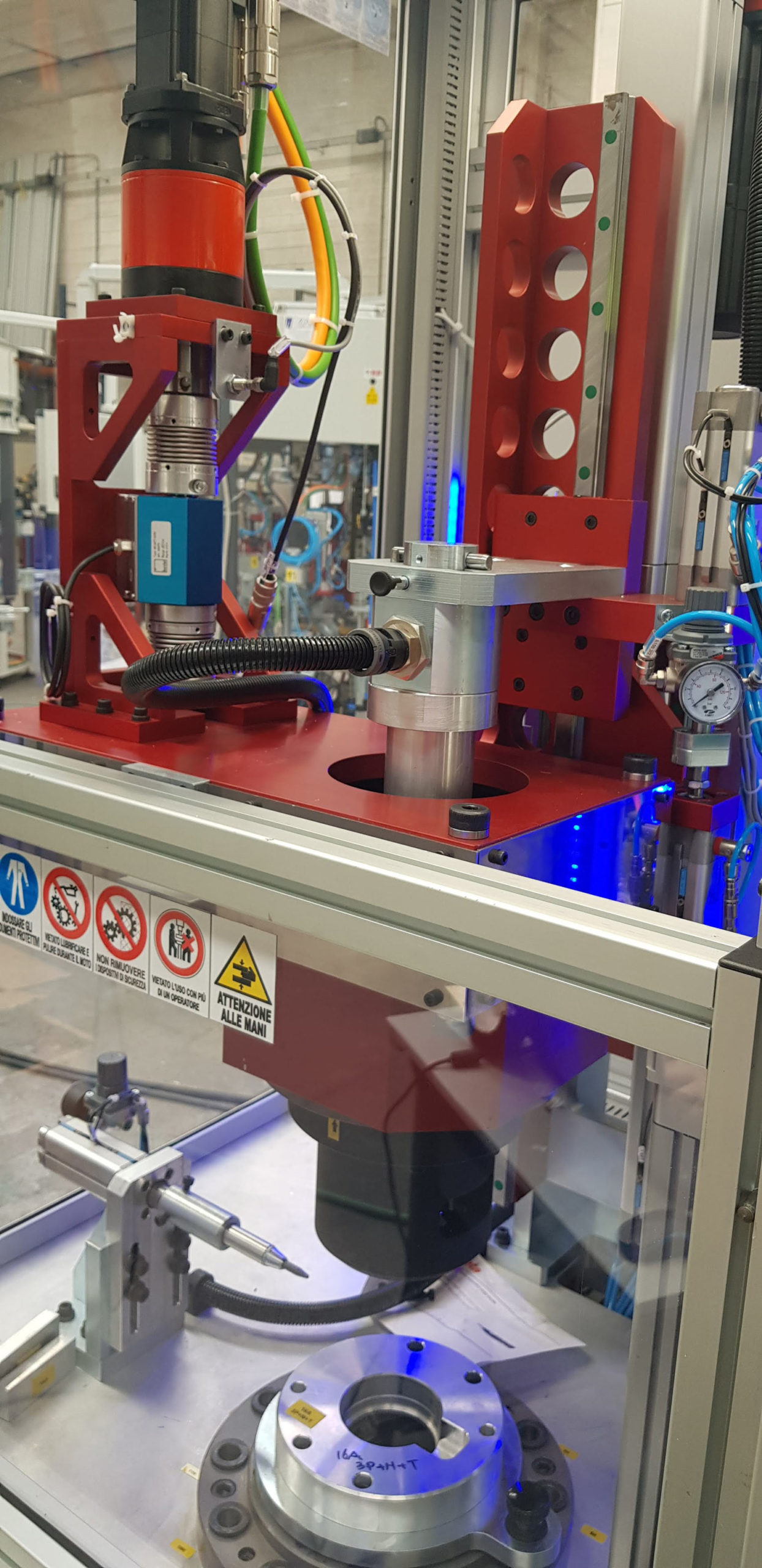

Pos.3 Controllo coppia di manovra interblocco con torsiometro e posizionamento elettrico
Pos.4 Controllo contatti (Funzione utilizzata soltanto durante la fase di verifica continuità)
Pos.5 Cilindro pneumatico orizzontale per la marcatura del pezzo buono lunghezza con risoluzione millesimale con righe ottiche
