Macchina collauro rubinetto gas SENZA sicurezza

Descrizione

La macchina esegue il collaudo di rubinetti gas.

È costituita da un basamento, da una tavola rotante servo controllata a CN programmabile elettronicamente tramite pannello di comando Touch Screen e da un disco rotante completo di posaggi per il posizionamento dei pezzi.

La macchina è inoltre dotata di pannello di comando Touch Screen dal quale è possibile gestire il set up macchina automatico facilitato ad ogni cambio attrezzatura, lotto e/o articolo e monitorare i dati di produzione tramite dispositivi mobili.

Il supervisore centralizzato è collegabile al database di gestione per il trasferimento dati seguendo scrupolosamente i requisiti imposti dal progetto Smart Factory e Impresa 4.0.

La macchina esegue il test di tenuta e il test di flusso sui rubinetti.
Lo scarico è automatico con selezione buoni e discriminazione della tipologia di scarti.

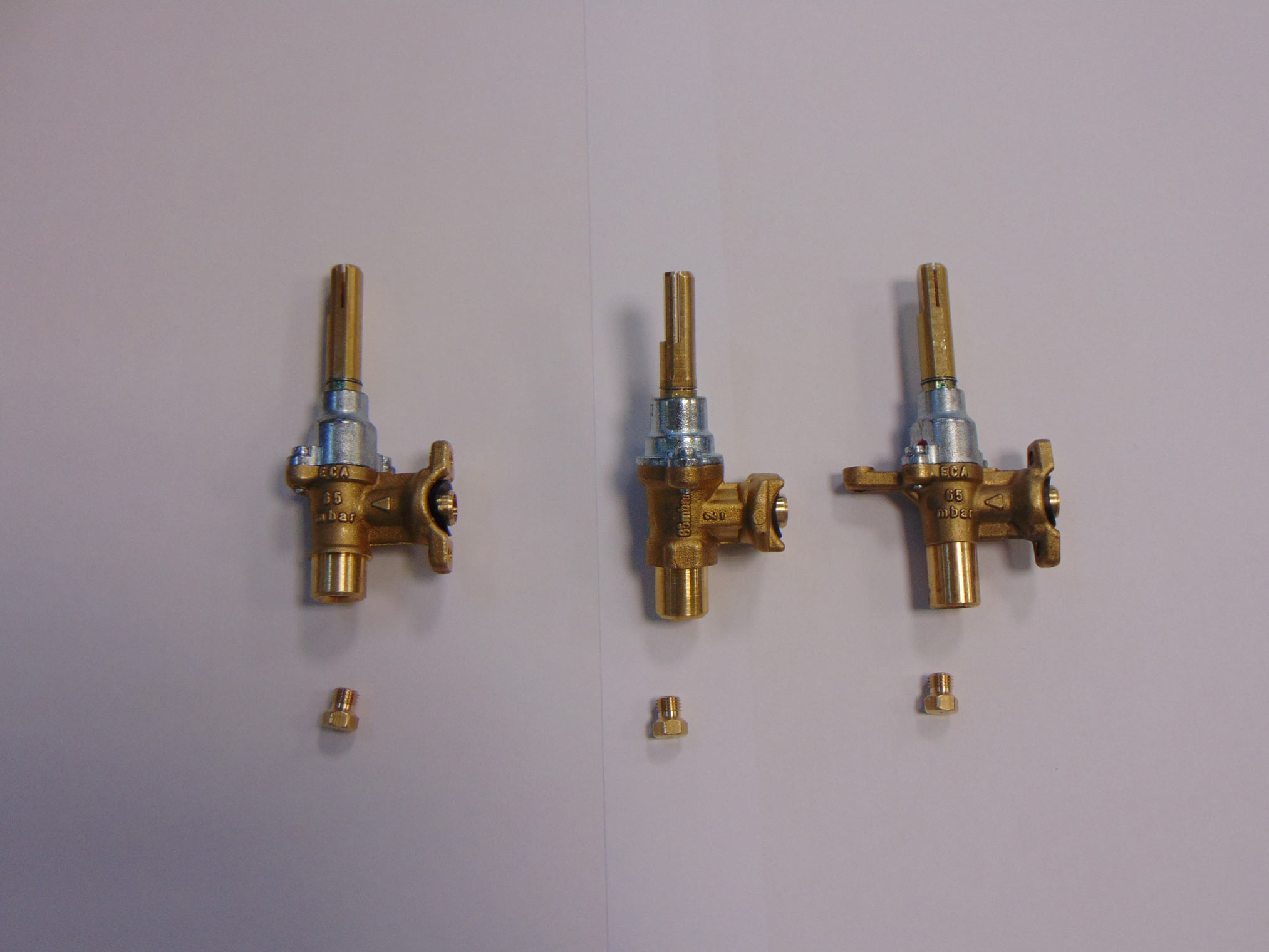

Componenti

Corpo rubinetto
Ugello

Ciclo di lavoro/Caratteristiche principali

Tavola CNC a 12 divisioni con n.12 posaggi

Pos.1 Carico manuale tramite operatore del corpo rubinetto con asta chiusa
Pos.2 Libera

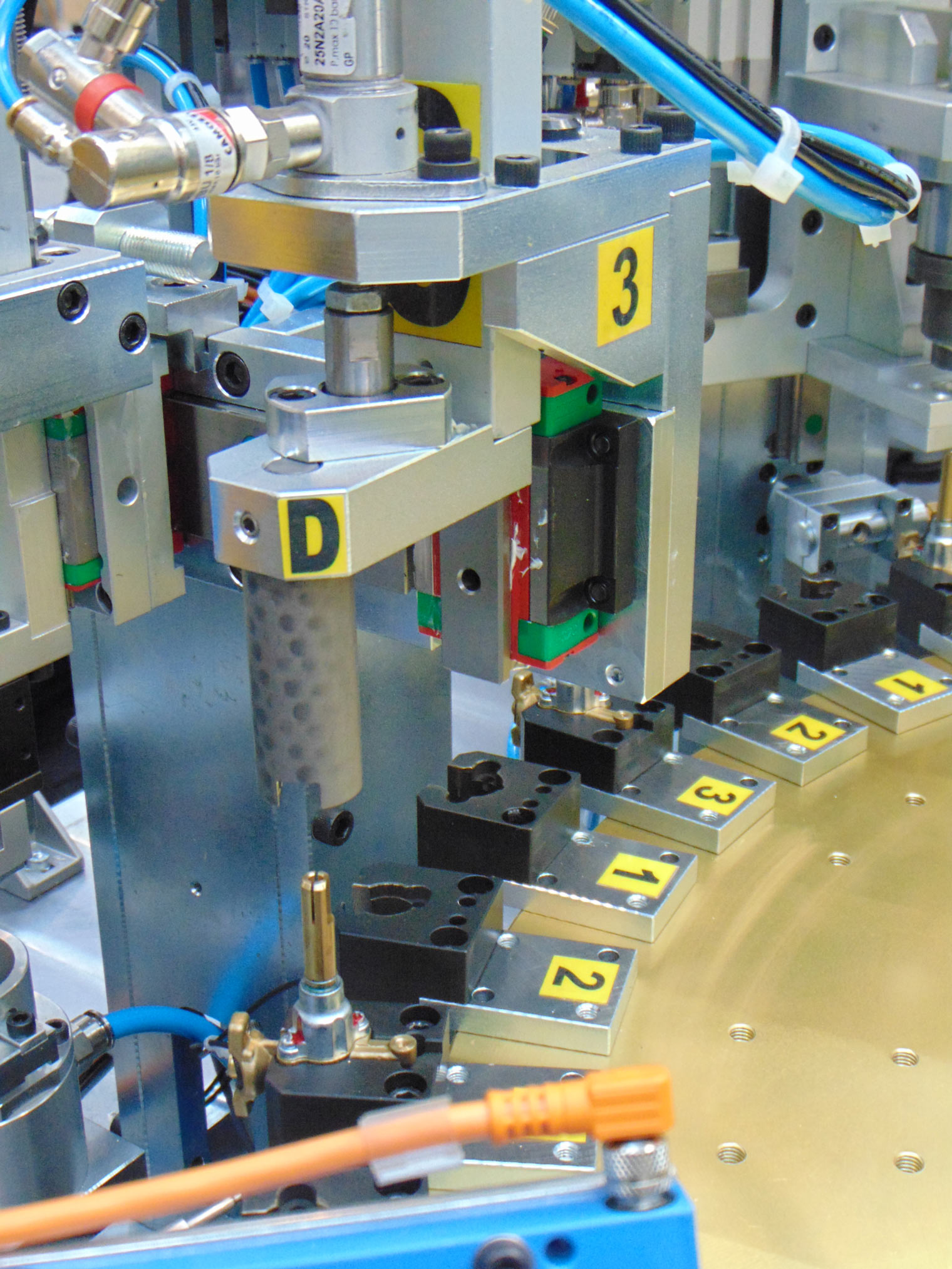

Pos.3 Alimentazione ed avvitatura automatica ugello con servo motore a CNC e controllo quota di avvitatura (con assorbimento trucioli durante fase di avvitamento ugello) e coppia di tiraggio da 3 a 6 Nm
Pos.4 Libera

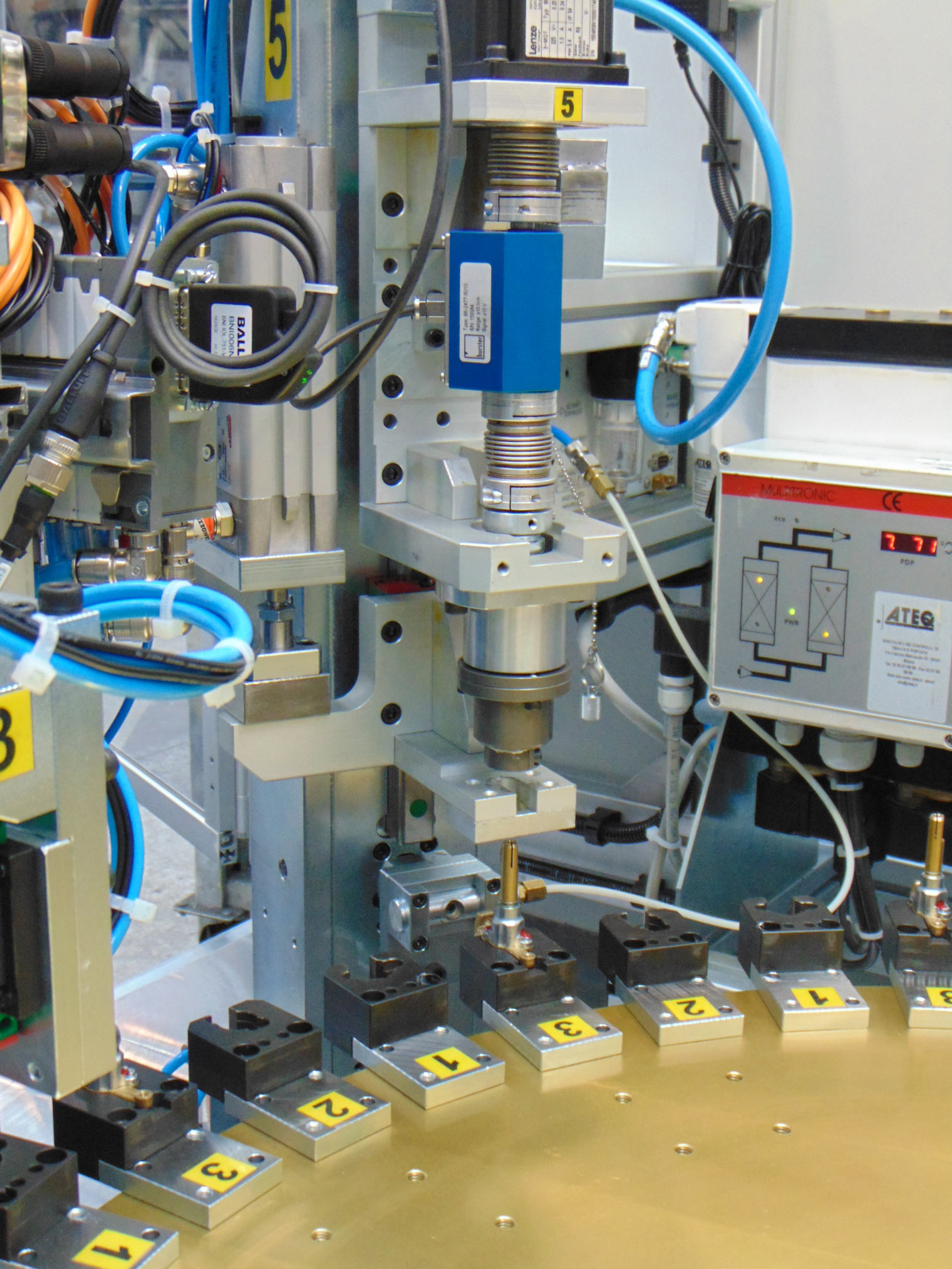

Pos.5 Rotazione in posizione aperta del rubinetto e successivo tappaggio del rubinetto stesso. Controllo prova di tenuta (con strumento ATEQ) e regolazione aria fino a 500Mbar. Controllo coppia di rotazione asta tramite torsiometro (Burster); se la coppia supera 0,2Nm il pezzo viene scartato con disabilitazione delle stazioni successive.
Pos.6 Libera
Pos.7 Prova di flusso (con strumento ATEQ) in posizione aperta con regolazione aria fino a 100Mbar. L’aria è inserita dall’ingresso, l’uscita è aperta e forza di spinta sulla molla mezzo cilindro verticale
Pos.8 Libera

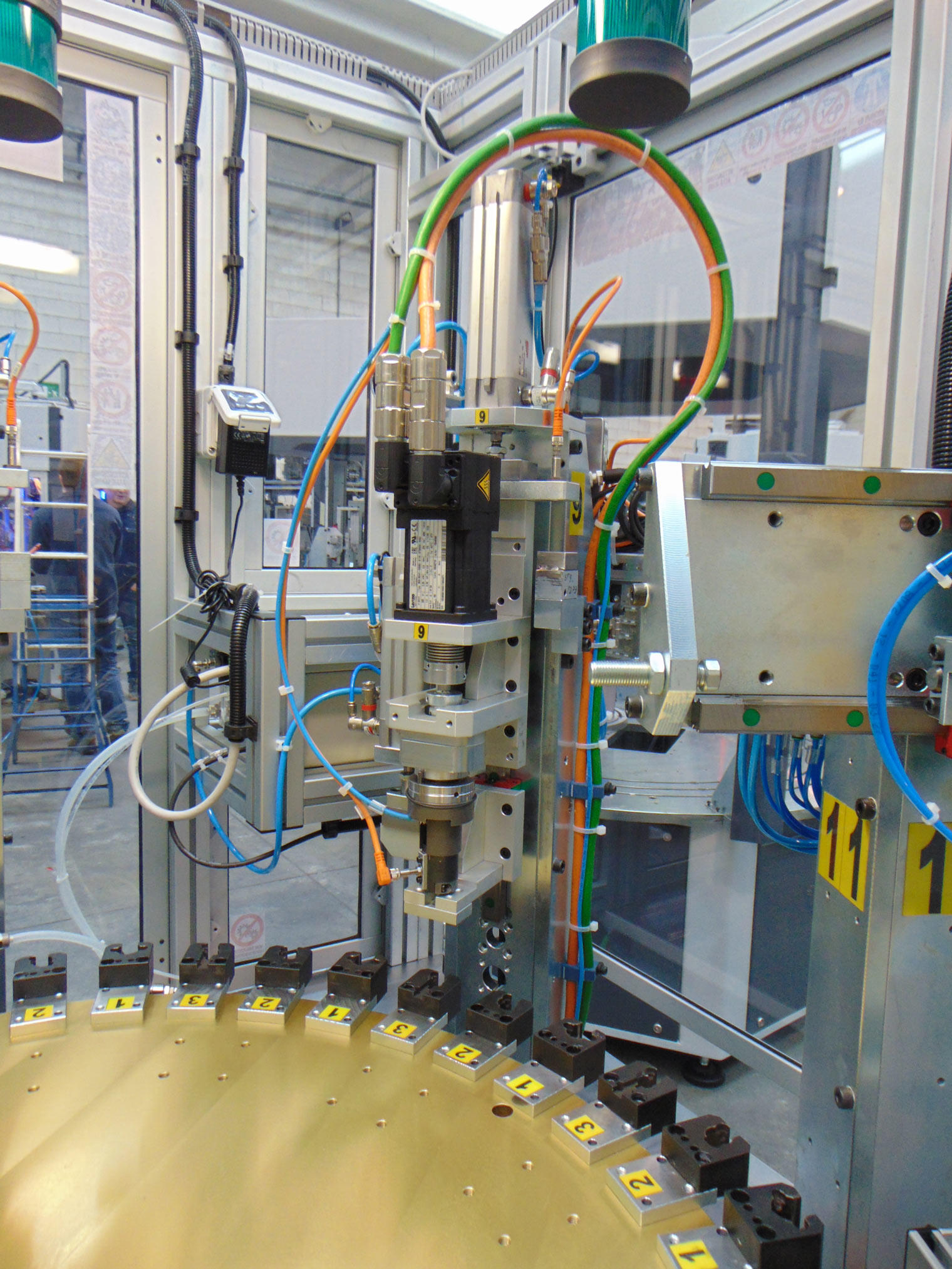

Pos.9 Rotazione del rubinetto in posizione minima a 160° (con gradi modificabili) con spina su molla con servo motore
Pos.10 Libera
Pos.11 Scarico pezzo finito su nastro motorizzato con selezione buoni e scarti. Divisione scarti in:
- Scarti tenuta da staz.5
- Scarti flusso da staz.7
- Scarti ugello non montato e forza apertura da staz.3/5/9
Pos.12 Libera
