Machine for assembling plastic ball valves

Description

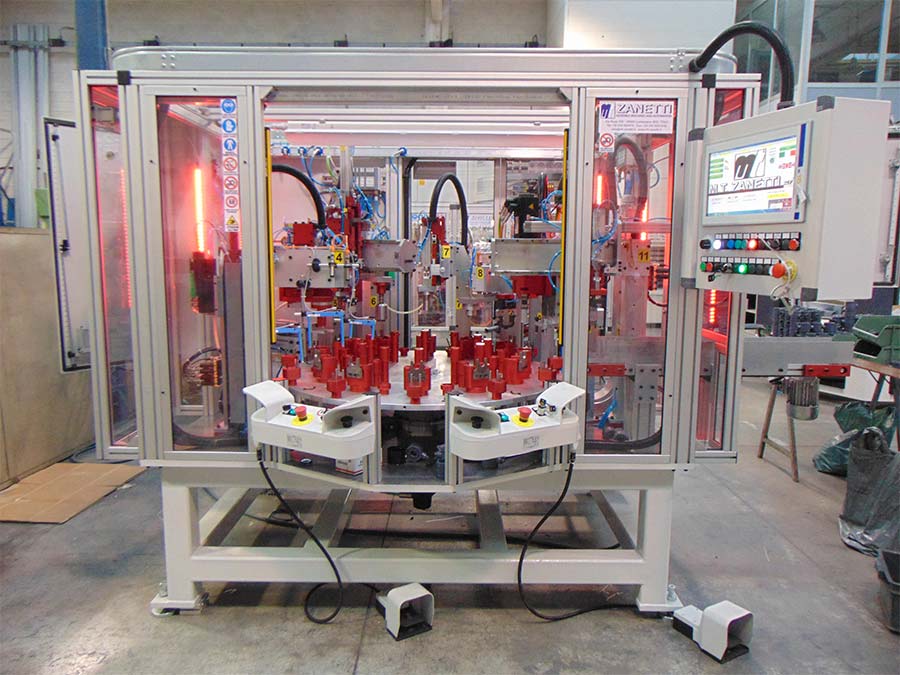

La macchina esegue il montaggio semiautomatico di valvole a sfera in plastica.

È costituita da un basamento rettangolare, da una tavola rotante servo controllata a CN programmabile elettronicamente tramite pannello di comando Touch Screen e da un disco rotante completo di posaggi per il posizionamento dei pezzi.

La macchina è inoltre dotata di pannello di comando Touch Screen dal quale è possibile gestire il set up macchina automatico facilitato ad ogni cambio attrezzatura, lotto e/o articolo e monitorare i dati di produzione tramite dispositivi mobili.

Il supervisore centralizzato è collegabile al database di gestione per il trasferimento dati seguendo scrupolosamente i requisiti imposti dal progetto Smart Factory e Impresa 4.0.

Tutti i componenti sono caricati manualmente da operatore.

Lo scarico è automatico con selezione buoni e discriminazione tipologia di scarti.

Componenti

Corpo valvola
Teflon
Asta
Sfera
Manicotto
O-ring

Ciclo di lavoro/Caratteristiche principali

Tavola CNC a 12 divisioni con:
– n.12 posaggi per corpo valvola
– n.12 posaggi per teflon
– n.12 posaggi per asta
– n.12 posaggi per manicotto
– n.12 posaggi per sfera

Pos.1 Libera
Pos.2 Carico tramite 2° operatore dell’astina (preassemblata con n.2 o-ring), della sfera, del manicotto e o-ring su perno stazione 3
Pos.3 Carico o-ring nel corpo

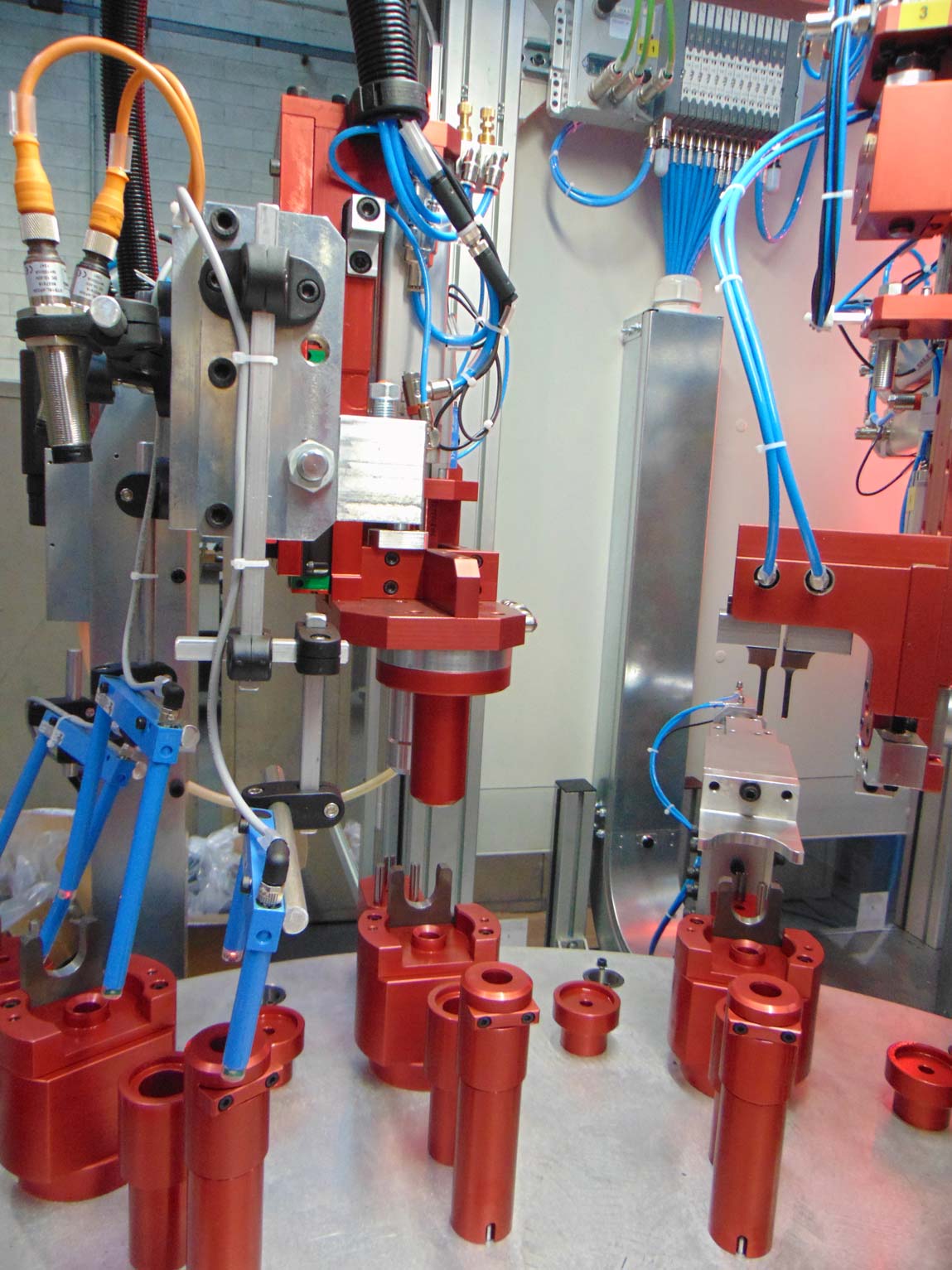

Pos.4 Prelievo da posaggio della guarnizione in teflon e carico nel corpo con controllo
Pos.5 Prelievo da posaggio dell’astina e carico nel corpo con ingrassaggio
Pos.6 Controllo presenza asta e fasatura

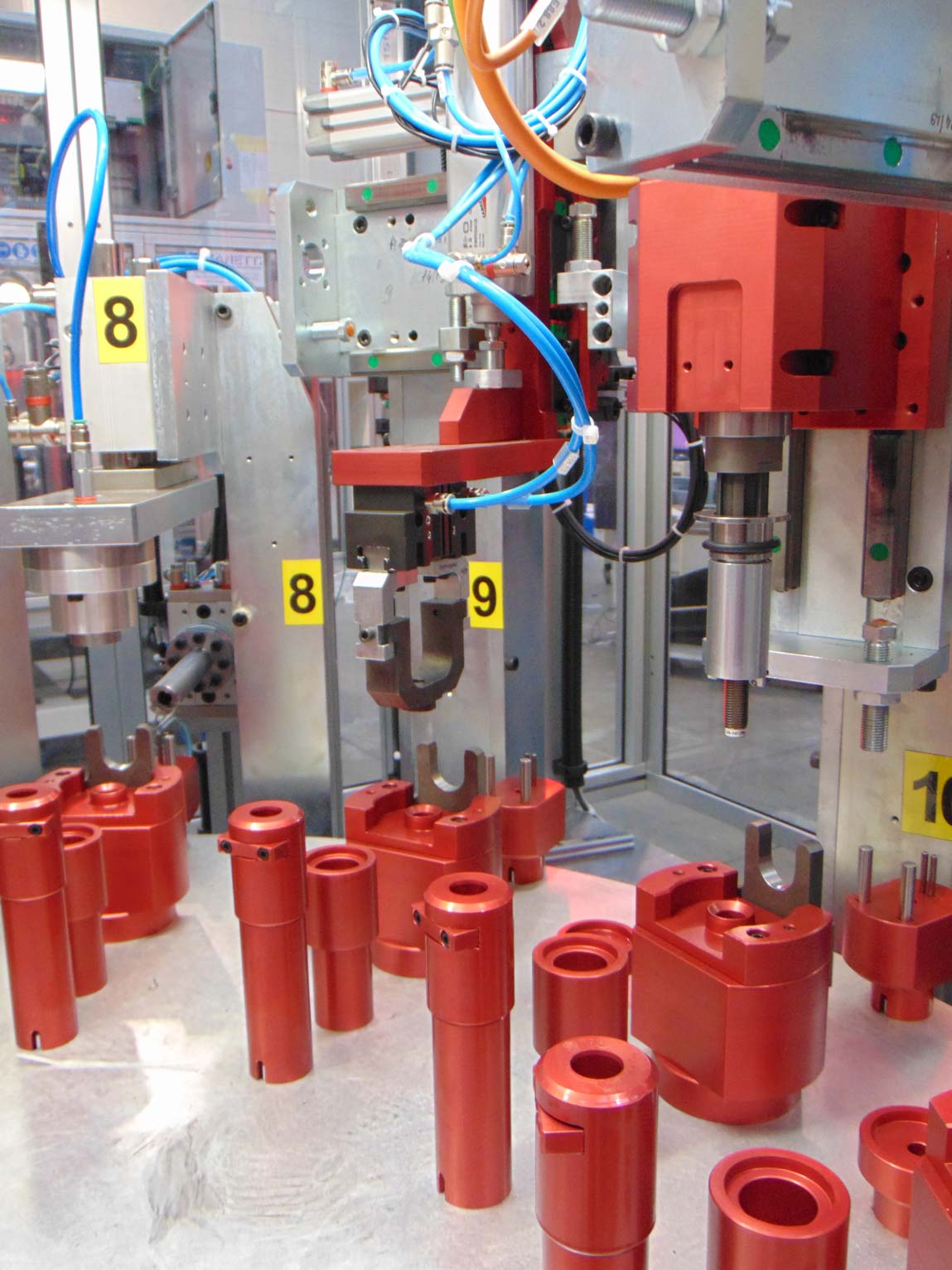

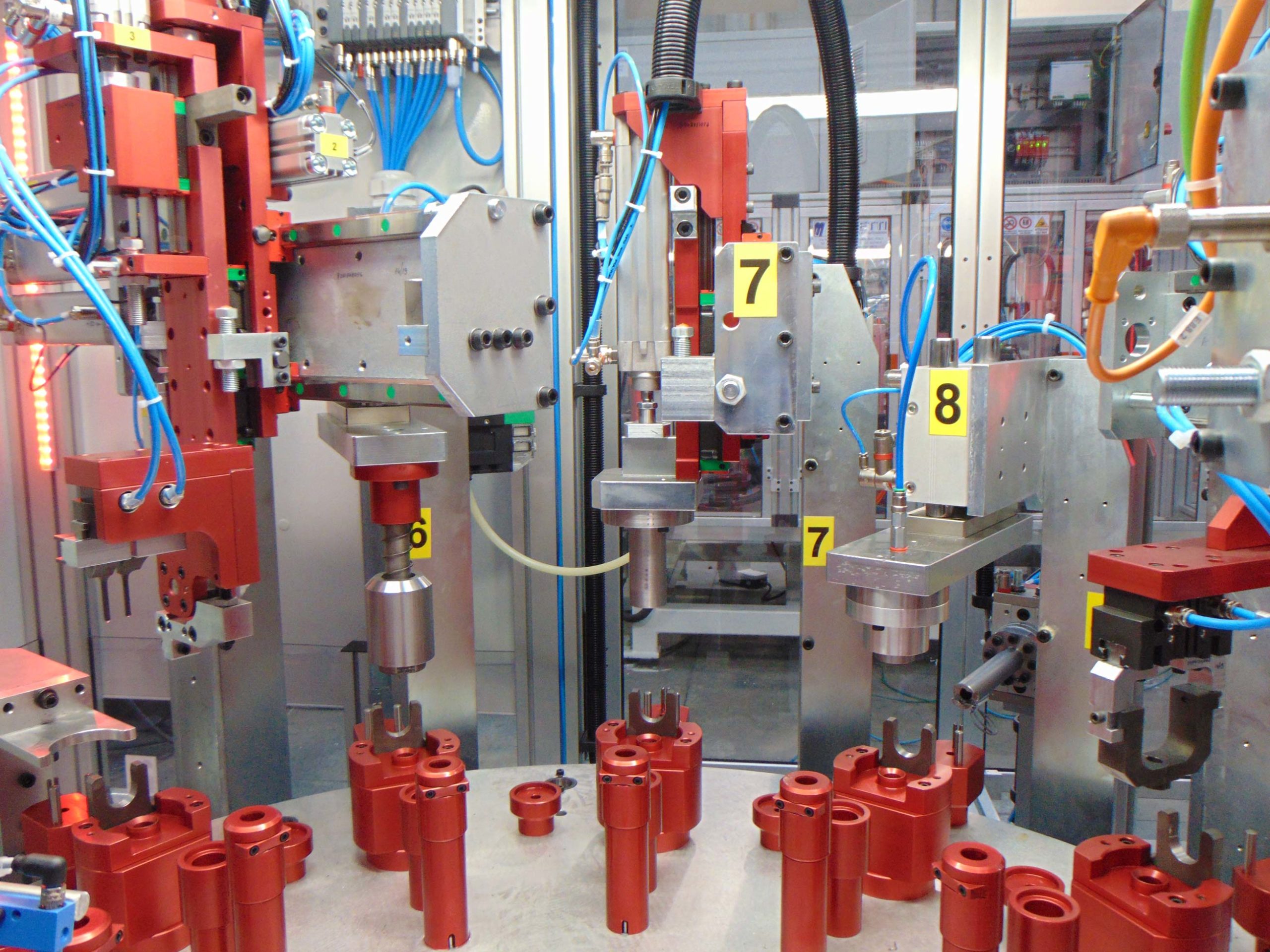

Pos.7 Prelievo da posaggio della sfera e carico nel corpo
Pos.8 Controllo presenza sfera con doppia oliatura
Pos.9 Prelievo da posaggio del manicotto e preavvitatura sul corpo o piantaggio in base al modello
Pos.10 Avvitatura in coppia
Pos.11 Scarico automatico del pezzo su nastro con selezione buoni e scarti
Pos.12 Carico tramite 1° operatore del corpo valvola e della guarnizione in teflon
